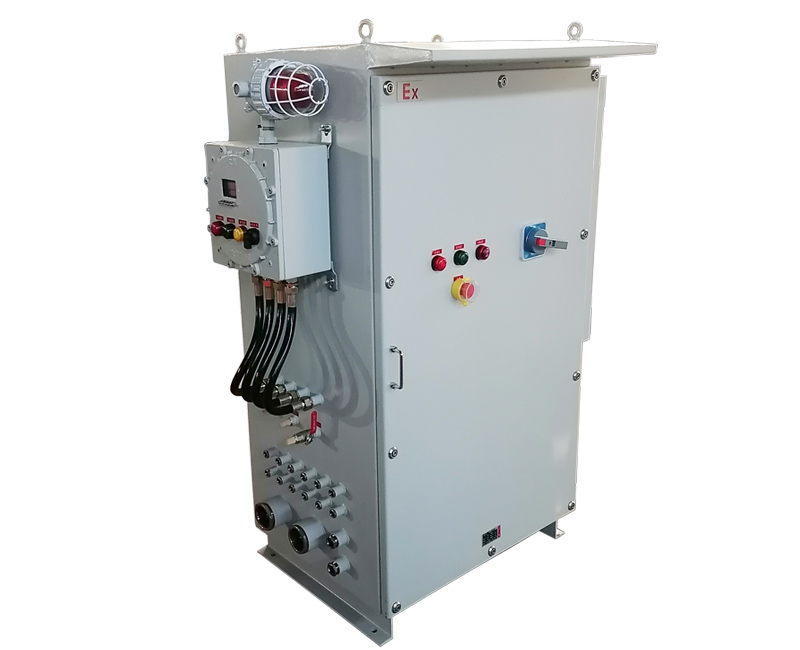

PXK正压防爆柜防爆配电正压柜厂家支持定制 IIC IIB区

防爆原理

变频器温度一般不能超过45摄氏度，当遇到使用大功率变频器时，或者电气元件太多，体积过大时，变频器不能直接在易燃易爆环境工作，小功率的变频器可以放在隔爆型电气柜里，大功率的则需要放进防爆正压柜里，因为正压柜不仅可以通过保护性气体作为介质保护防爆电气，阻止外部易燃易爆的气体粉尘混合物进入正压腔内，又可以通风散热，把变频器、软起动产生的热量带走。

适用范围

1.适用于1区可燃性气体环境、2区粉尘危险场所；

2.适用于IIA、IIB、IIC类爆炸性气体环境；

3.适用于T1~T4组温度组别；

4.广泛适用于油田、化工、酿酒、制药、环保公司等场所。

正压防爆柜配置

压力传感系统、报警系统、自控系统、布气系统、配电系统、联锁断电系统等。

技术参数

执行标准：GB12476.1-2013、GB12476.5-2013、 GB12476.6-2010、 GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、GB3836.9-2014、GB/T3836.5-2017

防爆标志：Exde mb px IIC T4Gb、ExmbDtD A21 IP65 T130℃。

额定电压：AC380V/220V

额定电流：小于等于500A。

气源压力：0.2~0.8MPa

工作压力：80Pa＜P＜1000Pa（根据柜体大小调整）

报警压力：下限报警压力80Pa，上限报警压力800Pa。

报警断电压力：下限报警联锁断电压力为50Pa。(根据柜体大小调整）

报警泄压压力：高于1000Pa,自动关闭进气口，并通过泄压阀自动泄压。(根据柜体大小调整）

保护气体类型：洁净空气、惰性气体。气源提供设备要置于非危险区域，一定不能混入可燃性气体混合物。

保护性气体温度：≤40℃

防护等级：IP65/IP54

防腐等级：WF1/WF2

产品特点

1.产品采用主、副盘结构，主盘为正压腔，内装用户所需的电器元件和防爆必须的检压传感系统、通风布气系统、气压调节系统等；副盘内装防爆换气自控系统、防爆电源自切换系统、防爆报警系统、防爆压力显示系统、进出气源连接口，自供气规格产品的副盘内还装有防爆供气装置。

2.可根据客户要求安装各种检测仪表、分析仪表、显示仪表、监视器、微电脑触摸屏、大功率变频器以及软启动器等，对用户内装电器元件基本不受体积、种类限制。

3.采用碳钢或者不锈钢材质，碳钢材质表面静电喷塑，抗腐蚀，机械强度高，整体封密焊接，气密性好。

4.不仅防爆正压柜气密性要好，输送保护性气体的管道也要气密性好，气源产生设备要置于安全区，不得混入易燃易爆气体粉尘，排气口也尽量设置在安全区。

防爆正压柜的分类

1.按结构可以分为箱式、柜式和琴台式。

2.按照气源供给方式可以分为通风型和补偿型。通风型连续供气，散热好；补偿型不间断供气，耗气少。

3.按材质可以分为不锈钢正压柜和碳钢正压柜。

4.按防爆等级，正压柜可以划分为PX、PY、PZ型。

PX型正压

将正压壳内的危险分类从1区降到非危险区的正压保护。

PY型正压

将正压柜内的危险分类从1区降到2区的正压保护。

PZ型正压

将正压壳内的危险分类从2区降到非危险的正压保护。

PX型正压设置换气连锁，达到规定的换气时间和换气量后才能上电。PX型可用于1区，更智能可靠。

订货须知

1.支持定制，用户应提供电气系统图、控制原理图，元件面板布置图，内装元件品牌、进出电缆外径大小、数量等或者气体技术要求。

2.我司会将设计好的防爆正压柜方案提交客户审核，待客户确认后，我司方安排生产。

3.如需要不锈钢材质或者其他特殊要求，如正压柜防雨罩，请订货时注明。
